テスト用カレンダー スーパーカレンダ
- 塗工・印刷・加工試験機 / カレンダー
- 製品番号 No.2230_30FC-200E
- 塗工・印刷・加工試験機 / カレンダー
- 製品番号 No.2230_30FC-200E
製紙工業において、原紙或は塗工紙の仕上工程にはカレンダリングという作業があります。その目的は、紙面に光沢を与え、平滑性を向上させ、シート厚さの調節するためのものです。目的によって様々な機械の構造やロール構成が使用されています。種類は大きく分けて、金属対金属ロールの組合せ（マシンカレンダ）、金属対弾性ロールの組合せ（スーパーカレンダ）、金属対樹脂ロール（ソフトまたはグロスカレンダ）の3つの組合せになります。
テストカレンダは、使用される材料、紙幅、線圧、温度、加圧方式、加熱方式、枚葉又は巻取り等、選定項目が多岐にわたり使用目的により最適の機種を選択することが望まれます。
テストカレンダは、使用される材料、紙幅、線圧、温度、加圧方式、加熱方式、枚葉又は巻取り等、選定項目が多岐にわたり使用目的により最適の機種を選択することが望まれます。
参考規格 :
スペック

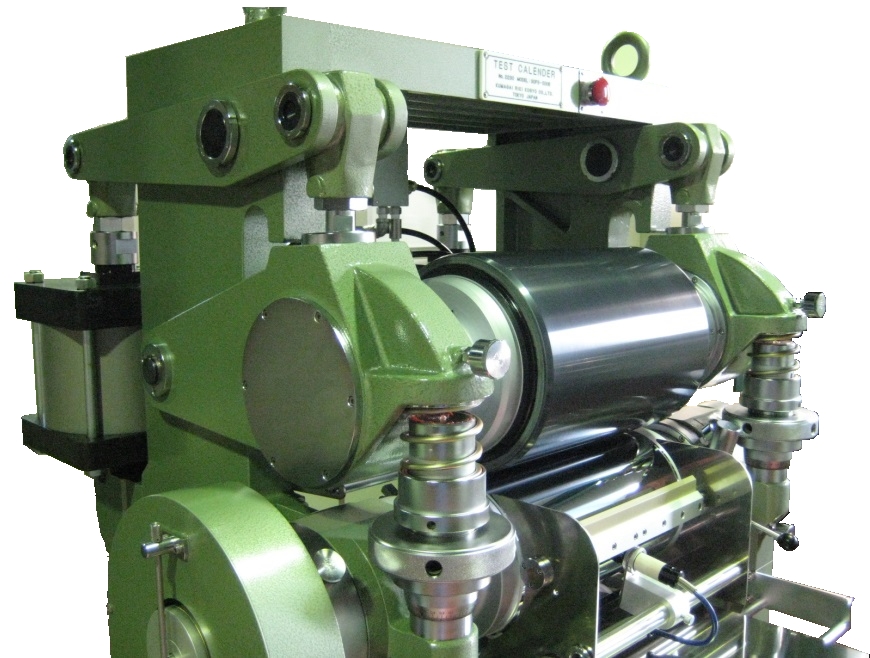

| ロール構成 | 2本ロール（スチール、弾性ロール） | スチールロール | 直径190mm 面長340mm 材質 特殊合金鋼 硬度 87°±3° 表面 硬質クローム鍍金研磨仕上 |
| 弾性ロール | 直径250mm 面長 330mm スペシャルホワイトコットンロール（または樹脂ロール） |
有効幅 | 300mm |
| 線圧 | 400～2,000N/cm無段変圧（幅300mmにて） | プレス方式 | 枚葉方式（巻出、巻取装置はオプション） |
| 加圧方式 | 空気圧 ピンジョイント方式 | プレス速度 | 3～12m/min 無段変速 |
| ロール表面温度 | 室温～120℃ | 加熱方式 | 電熱方式 スチールロール内部にヒータ組込 |
| ヒータ | 単相 200V 1.5kW 7.5A | 温度調節 | PID制御式 （スライドレギュレータ：オプション） |

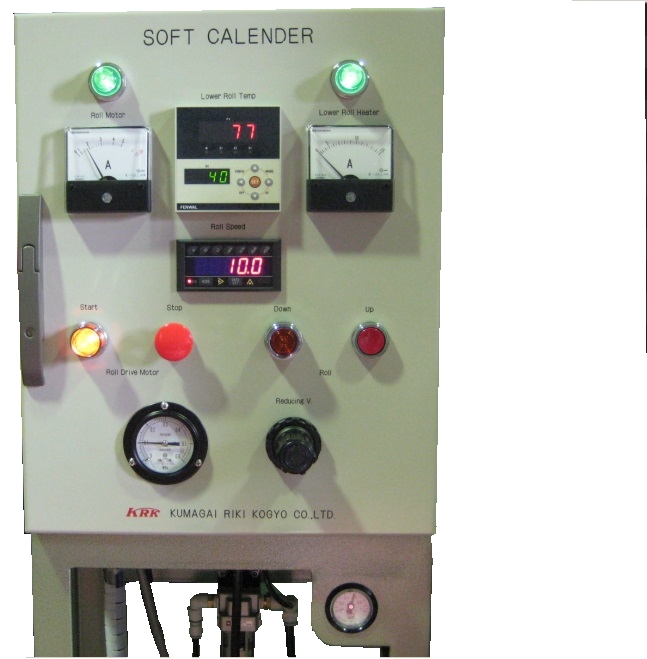

| ロール駆動モータ | 3相 200V 50/60Hz 1.5kW 7A | 附属設備 | 制御盤 1式 |
| 電源 | 3相 200/220V 15A | エアー源 | 0.5MPa |
| 外形寸法 | カレンダ1,480×970×1,610mm 制御盤735×670×1,230mm | 重量 | カレンダ931kg 制御盤95kg |
